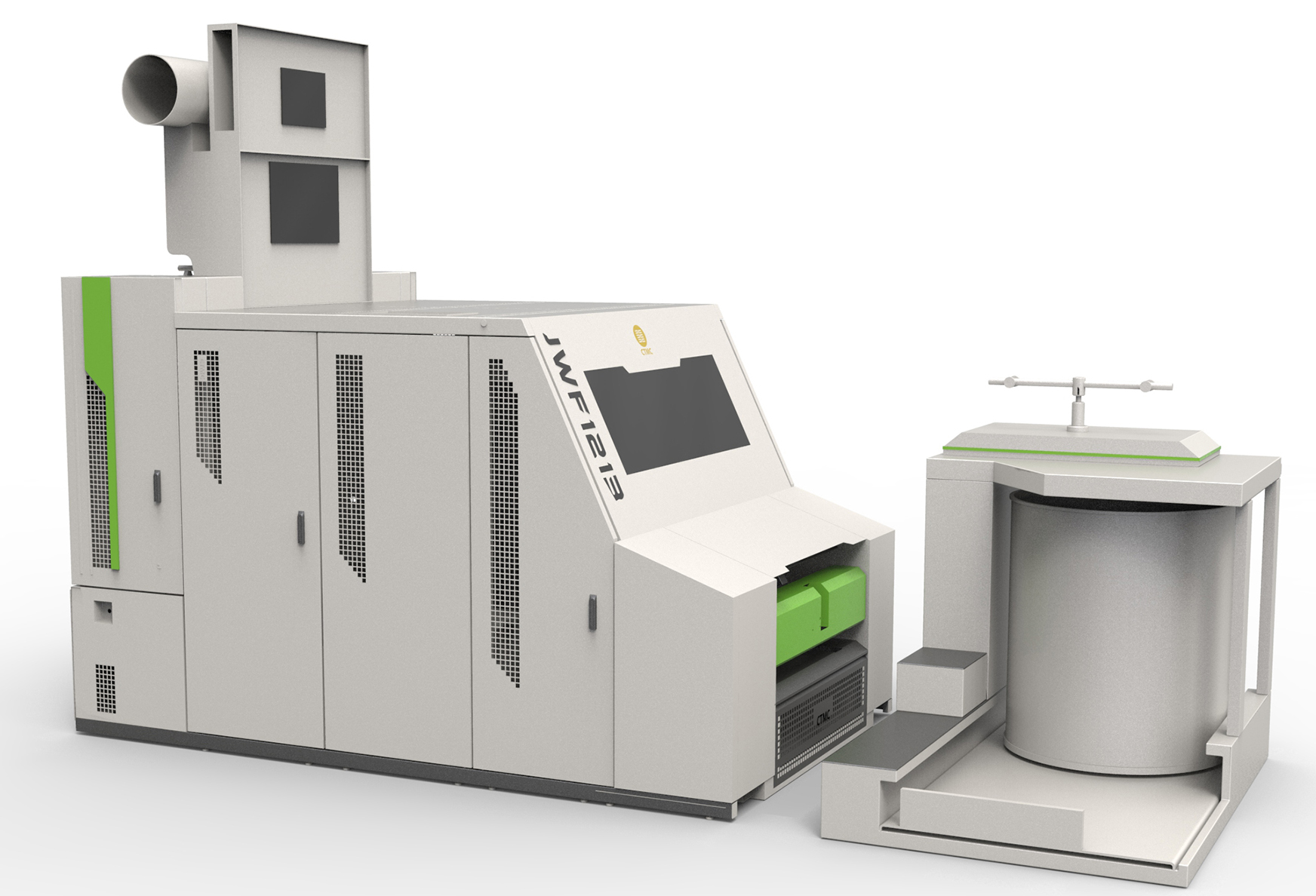

JWF1213型宽幅梳棉机是青岛宏大以高产、高效、高质、低耗为理念潜心研发的新一代宽幅高产梳棉机,这得益于高新科技材料的广泛应用,以及梳棉机核心部位——梳理区域的重大调整。产量最高达160公斤/小时,出条速度达到300米/分。随着机幅加宽到1.28m,配台数的减少,在用地、用工、能耗方面大大节约投资成本,工艺适纺性更强,性能更加稳定。
高产高效的保障及措施
☆60多年梳棉机研发经验
☆12万台梳棉机生产经验
☆先进的机械加工手段
☆幅宽增加到1.28m,锡林抬高,道夫降低,梳理区面积增加及结构调整
☆高新科技元件的广泛应用
高效的分梳系统

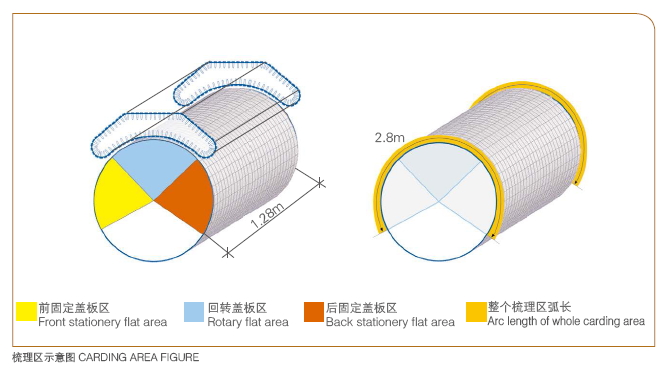

☆工作幅宽加大到1.28m,锡林抬高,道夫降低,梳理区面积增加47%。
☆新型顺向给棉的应用,喂棉更加顺畅,减少短绒产生,提高制成率。
☆刺辊周围设两把除尘刀、预分梳板,能有效去除杂质和短绒。

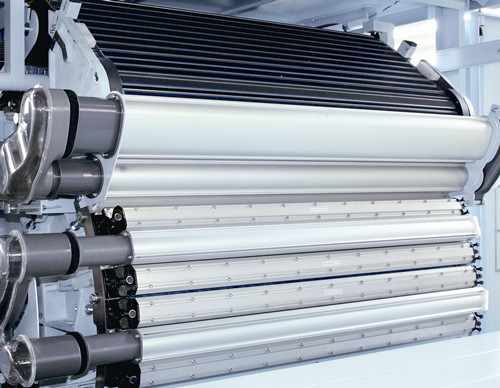

☆双联固定盖板、棉网清洁器和前后罩板采用铝合金型材,良好的针尖平整度,隔距调整方便,保证纤维的梳理更加充分、细致。
模块化设计
操作维护方便快捷
☆可根据不同原料,双联固定盖板、棉网清洁器、铝合金罩板可以进行不同的组合和配置,拆装灵活,排杂效果好。

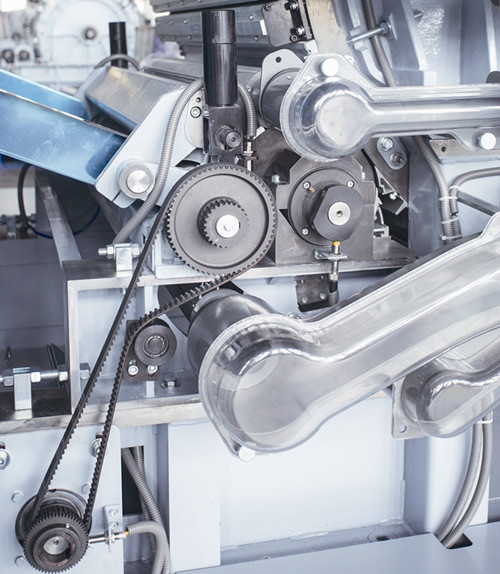

新型的机械结构和传动形式
☆ 阶梯式的钢板焊接整体机架,灵活简洁的机械结构,特殊的加工工艺,保证了相关隔距的精密准确。
☆ 采用多单独电机传动和变频技术结合,提高自动化程度和工艺调整的精确性。
☆ 采用气动控制翻转式皮圈导棉结构,有利于观察棉网。
☆ 盖板传动的被动轴优化结构,便于安装维护。
☆ 大压辊主动传动,便于生头。
☆ 新型导条轮结构,减小摩擦,不产生静电。(根据不同品种配置)
☆ 大压辊结构优化,更有利于高速高产。

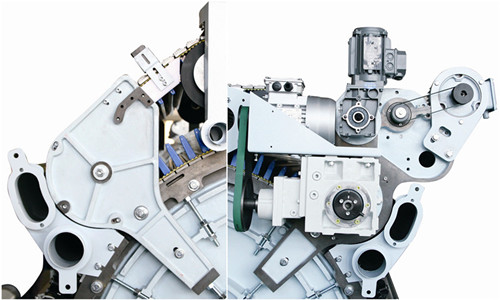

新型盖板清洁及传动系统
☆ 刷辊采用单独电机+变频,无级调速,根据适纺品种的不同设定相应速度,保证盖板清洁。
☆ 刷辊与回转盖板采用可调式隔距设计,实现回转盖板的深度清洁。
☆ 刷辊和清洁辊相对位置及隔距的设计优化,确保盖板花及时转移。
☆ 新型清洁吸罩,结构与流体力学的完美结合,降低风阻,废花吸除顺畅。
☆ 刷辊单独传动,简化机械结构,减少维护。

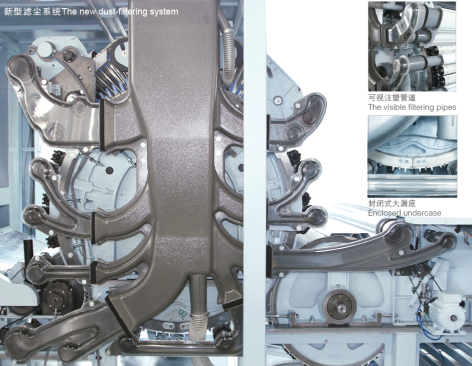

滤尘系统
稳定的吸风和气流是优质梳理质量的保障
☆新型滤尘系统,采用流线型结构设计,更加符合气流运动轨迹,减少风阻,节能降耗。
☆可视的滤尘管道,光滑流畅,维修方便,多点连续吸,压力连续监测,吸尘杂效果好。
☆新型注塑接口连接,密封性更好,减少气流损耗,保证整机清洁。
☆铝合金封闭式大漏底多块拼接,拆装方便,积极吸尘,外形更美观。
新型检测及保护系统
☆给棉金属检测的应用,确保无金属异物喂入。
☆ 上下轧辊防缠检测机构,可对传动带进行有效保护。
☆ 棉结在线检测装置,对棉结进行实时检测及统计。
棉结在线检测装置
本装置是用于梳棉机在线检测棉网中棉结杂质的传感系统,通过左右往复运动的照相机对道夫棉网进行拍照,对图像进行精确的分析与处理,及时反映生条中棉结杂质数量,并将检测结果显示在梳棉机的显示屏上。
新型混合环自调匀整器
棉条CV的核心
新型混合环自调匀整器,专用于顺向喂棉结构,利用高精度涡流式非接触型传感器检测筵棉厚度的变化,实现短片段控制,利用棉条粗细变化实现长片段控制,组成稳定的混合环控制方式。配合变频电机传动系统,提高传动精度,确保棉条CV值。

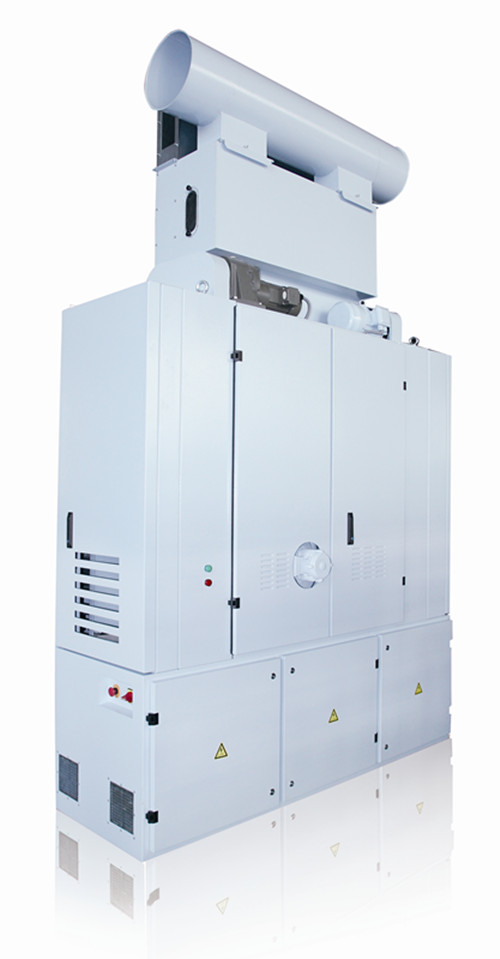

JWF1177新型一体化棉箱
☆新型棉箱储棉容量大,供棉稳定,有效改善条干均匀度及重量不匀率。配棉头采用开启式视窗,便于维护。
☆棉箱采用机内循环风,筵棉更均匀稳定。采用新型密封结构,有效防止塞花。
☆给棉板采用弹簧加压,弹性握持纤维,与给棉罗拉之间的距离可根据棉层的厚度自动调节。
主要规格
适用范围:本机适用于纤维长度22~76毫米的纯棉、化纤及其混纺
最高产量(公斤/小时):160
最高出条速度(米/分):320
棉条定量(克/米):3.5~10
喂棉重量(克/米):400~1300
工作幅宽(毫米):1280
总牵伸倍数: 38~370
给棉罗拉工作直径(毫米):Φ100
刺辊工作直径(毫米):Φ250
道夫工作直径(毫米):Φ706
道夫工作速度(转/分):4.3~84
锡林工作直径(毫米):Φ1288
锡林工作速度(转/分):347~477
回转盖板根数(工作盖板/盖板总数):30/84
盖板速度(毫米/分):70~408
刷辊速度(转/分):7~26
喂入形式:棉箱喂入
附加梳理件:刺辊分梳板2根
前固定盖板8根
后固定盖板10根
棉网清洁器:前3后3(纺棉)
前2后2(纺化纤)
适用棉条筒(毫米)直径:Φ600 Φ1000
高度:1100,1200
连续吸尘风量(米3/小时):4200
出口静压(帕): -800
压缩空气压力(公斤/厘米2):6~7
空气消耗(米3/小时): 0.5
总装机功率(千瓦):13.99
安全罩形式:全封闭
外形尺寸(长X宽X高)(毫米): 5825X2480X3720(∮1000)
机器净重(公斤):约8000
